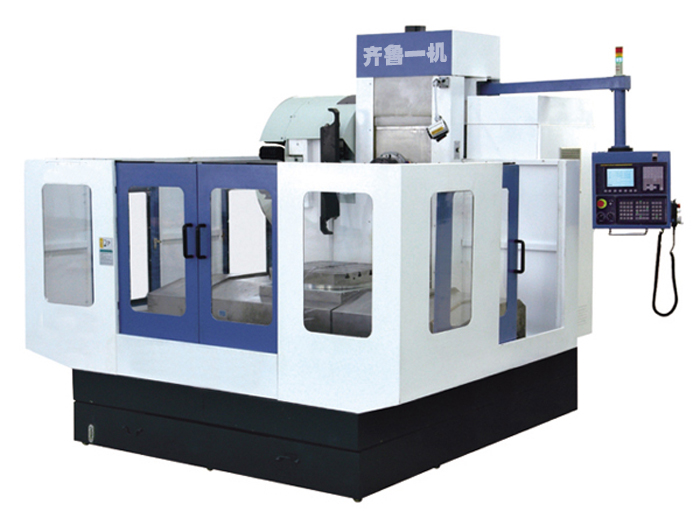

XH6350臥式加工中心
瀏覽：730 時間：2014-07-02 17:16:53
三、主要技術參數1．技術參數 | 項目 | XH6350臥式加工中心 |
| 行程 | 工作臺移動方向X軸 | 650mm |
| 主軸滑座移動方向Y軸 | 650mm |
| Z軸 | 670mm |
| 主軸端面至工作臺中心距離 | 240-910mm |
| 主軸中心至工作臺面距離 | 0-650mm |
| 回轉工 作 臺 | 工作臺面積（寬*長） | 500×500mm 液壓鎖緊 |
| 工作臺最大負荷 | 500Kg |
| T型槽(槽x寬x中心距) | 6×14×80 |
| 分度精度 | ±3" |
| 重復精度 | ±1" |
| 主 軸 | 主電機功率 | 11/15kw（伺服電機） |
| 主軸內錐 | BT50 |
| 主軸最高轉速 | 6000rpm |
| 刀庫 | 刀具容量 | 24把 |
| 最大刀具(鄰/空)直徑 | ф127/ф178mm |
| 最大刀具長度 | 300mm |
| 最大刀具重量 | 15kg |
| 快速位移 | X/Y/Z車由快移 | 15/10/10m/min |
| 切削進給速度 | 1～5000mm/min |
| 其他 | 機床外形尺寸(長×寬×高) | 3200×3200×2700mm |
| 機床凈重 | 9500Kg |
精度精度按GBT 18400.1-2010加工中心檢驗條件第1部分:臥式和帶附加主軸頭機床幾何精度檢驗(水平Z軸)，GBT 18400.4-2010加工中心檢驗條件第4部分：線性和回轉軸線的定位精度和重復定位精度檢驗。
1. CNC控制系統Fanuc 0i MD系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，能實現DNC加工。| 主軸交流伺服電機 | 11/15Kw |
| X/Y/Z軸β22交流伺服電機 | 2.5Kw，20 N.m； |
| B軸β12交流伺服電機 | 1.8Kw，11 N.m |
2.電源裝置| 電源形式 | 三相交流380V±10% 50Hz |
| 用電容量 | 30KVA |
3.冷卻系統| 水箱容積 | 200L |
| 冷卻泵功率 | 450W |
| 冷卻泵流量 | 2.5m3/h |
4.氣源四、配置1．標準配置| 項目 | 名稱 |
| 1 | FANUC Oi- MD數控系統 |
| 2 | FANUC主軸交流伺服電機 β12 11/15Kw 52.5N.M |
| 3 | X/Y/Z軸伺服電機β22 2.5/2.5/2.5Kw 20N.M |
| 4 | 24把圓盤式刀庫 |
| 5 | BT50型(6000RPM)精密主軸單元實際轉速60-2400RPM，利于低速重切削 |
| 6 | Y(垂直)兩根滾柱式直線導軌、Z軸四根滾柱式直線導軌全支撐；X軸超重載滾柱式直線導軌 |
| 7 | 三軸精密絲杠副 |
| 8 | 三軸導軌防護系統 |
| 9 | 間歇式自動潤滑系統 |
| 10 | 冷卻液系統 |
| 11 | 液壓系統 |
| 12 | 氣動系統 |
| 13 | 主軸箱自動平衡系統 |
| 14 | 手動排屑系統 |
| 15 | 巧.工作燈、警示燈 |
| 16 | 半防護飯金系統 |
2．選擇配置| 項目 | 名稱 |
| 1 | 自動排屑器 |
| 2 | 電柜空調器 |
| 3 | 數控任意角度分度工作臺（不適合重切削) |
五、機床的隨機附件| 序號 | 名稱 | 規格或標記 | 數量 | 備注 |
| 1 | 彈簧夾頭刀柄 | BT50-QH2-90 | 1 |
|
| 2 | 卡簧 | 6， 8，10，12， 16，20 | 各1 |
|
| 3 | 拉釘 | 50BT 1-MAS403 | 1 |
|
| 4 | 一字槽螺螺釘旋具 | GB1432 Ym-I-100 × 7 | 1 |
|
| 5 | 十字槽螺螺釘旋具
| GB 143 3 Sm-I-100 ×5 | 1 |
|
| 6 | 內六角搬手 | 3，4，5，6，8， 10 | 各1 |
|
六、主要外購件清單| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
| 1 | 主軸單元 | BT50 | 臺灣 | 1套 |
|
| 2 | 打刀缸 | H-1000 | 臺灣 | 1套 |
|
| 3 | 圓盤式刀庫 | BT50#-24T | 臺灣 | 1套 |
|
| 4 | X向滾珠絲杠副 | R40-1OB2-FDWC-1141一1400-C3 | 銀泰、上銀 | 1套 |
|
| 5 | Y向滾珠絲杠副 | R40-1OB2-FDWC-1350-1586-C3 | 銀泰、上銀 | 1套 |
|
| 6 | Z向滾珠絲杠副 | R40-1OB2-FDWC-1281一1758-C3 | 銀泰、上銀 | 1套 |
|
| 7 | 精密螺母 | YSF M30X1.5 | 臺灣 | 3套 |
|
| 8 | 精密螺母 | YSR M30X1.5 | 臺灣 | 3套 |
|
| 9 | 絲杠軸承 | 30TAC62BDDGC l OPN7A | NSK | 15套 |
|
| 10 | 聯軸器 | SFC-080DA-25-35 | 日本三木/德國R+W | 3套 |
|
| 11 | 冷卻泵 | TPH2T-3K | 臺灣華樂士 | 1套 |
|
| 12 | 自動潤滑系統 |
| 佛山 | 1套 |
|
| 13 | 氣動系統 |
| 臺灣亞德克 | 1套 |
|
| 14 | 回轉工作臺 | TK56630B
環球 | 煙臺 | 1套 |
|
| 15 | 液壓系統 |
| 國產 | 1套 |
|
七、售后服務
| 1 | 機械正常使用情況下質保期為一年一年之內出現任何問題，免費上門維修，免費更換任何零部件 |
| 2 | 在質保期內如有零件損壞，保證人員在24小時內到位 |
| 3 | 質保期滿，接需方通知后8小時之內響應，48小時之內到現場維修，只收零部件成本費，免收服務費
|
